GPS-Referenz-Oszillatoren Leo Bodnar

Für viele Anwendungen im Amateurfunkbereich sind Referenz-Signalquellen unverzichtbar. Besonders zentral sind frequenzstabile Signalquellen bei Messungen und Abgleicharbeiten. Aber auch für Funkbetrieb in schmalbandigen Betriebsarten wie z.B. FT-8 oder FT-4 ist es sehr wichtig, dass Sende- und Empfangsfrequenzen nicht „davonlaufen“. Ein sehr aktuelles Thema ist der Satellitenbetrieb über QO-100; hier wird mit Frequenzen zwischen 2.4 GHz und 10.5 GHz gearbeitet – der Drift von 0.5ppm bei Oszillatoren hat demzufolge eine Abweichung der Frequenz von  5.25 kHz (bei 10.5 GHz) zur Folge, was selbst in breitbandigem SSB nicht mehr genügend ist. Viele moderne Geräte für Betrieb im GHz-Bereich und alle professionellen HF-Messgeräte sind deshalb mit einer Buchse für den Anschluss eines externen Referenz-Oszi-Signals ausgestattet.

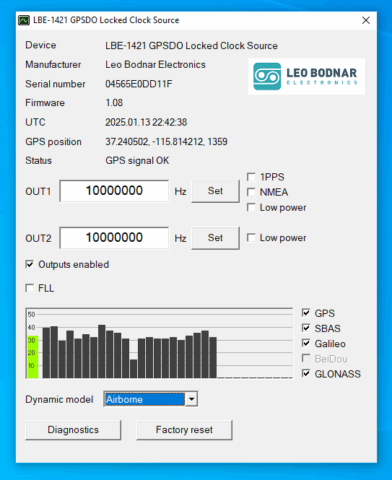

Unsere hochpräzisen GPS-basierten Referenz-Oszillatoren des Englischen Herstellers Leo Bodnar liefern ein hochstabiles, mit GPS synchronisiertes Referenzsignal. Bei den beiden Modellen kann eine beliebige Frequenz per Software (siehe die beiden Konfigurations-Programme für die beiden Oszillatoren weiter unten zum Download) in einem Range zwischen 450Hz und 800MHz frei konfiguriert werden. Die Übersicht links erläutert die grundlegenden Funktionen der Konfigurationssoftware. Durch Klicken vergrössern Sie das Bild.

Aktuell werden die GPS-Referenzoszillatoren von Leo Bodnar von vielen Funkamateuren als externe Signalquelle für das 25MHz- oder 27MHz-Signal, das im OCTAGON-LNB die Basis für die LOF legt, verwendet (statt des internen Signals, das von einem Quarz oder einem TCXO generiert wird) . Das OCTAGON-LNB dient mit der externen GPS-synchronisierung als hochstabiles Downlink-Empfangssystem.  Patrick, DH2PA gibt im Forum der AMSAT-DL einige wichtige Tipps, die beim Einsatz der Referenz-Oszis von Leo Bodnar für die Synchronisierung des OCTAGON-LNB’s beachtet werden sollten.

Bei beiden Versionen kann der Signalpegel an den Ausgängen per Software eingestellt werden – die Ausgänge können (beim Modell mit zwei Ausgängen separat) ein- bzw. ausgeschaltet werden. Folgende „Output Drive Strength“-Werte (siehe Software-Oberfläche oben) ergeben folgende Pegel (vom Hersteller gemessen bei 10MHz):
+13.3dBm, drive setting 32mA
+12.7dBm, drive setting 24mA
+11.4dBm, drive setting 16mA
+7.7dBm, drive setting 8mA

Der Anschluss für die GPS-Antenne (siehe nachfolgende Angaben) ist als SMA-Buchse ausgeführt – die Signalausgänge als BNC-Buchse. Die Stromversorgung erfolgt über USB entweder von einem PC, über ein USB-Netzteil und ist auch über eine Powerbank möglich – Speisespannung: 5-15VDC. Als Plug&Play-Lösung im Shack könnte z.B. ganz einfach ein PowerPole-Verteiler mit USB, Typ POWERWERX 4004USB eingesetzt werden.

Mehr Informationen und detaillierte Messergebnisse zu den Referenzoszillatoren von Leo Bodnar finden Sie in den folgenden PDF’s:

ACHTUNG: Die beiden Oszillatoren sind nicht wetterfest und können nicht ohne zusätzlichen Schutz im Aussenbereich installiert werden. Bei der Installation im Shack wird u.U. die Aktiv-GPS-Antenne mit 10m langem Anschlusskabel (siehe nachfolgend) benötigt, oder der Oszillator wird in einem wetterfesten Kasten für Mastmontage o.ä. untergebracht. Montagebriden usw. und die Preislisten zu den Verstärkerkästen finden Sie auf unserer Seite INSTALLATIONSMATERIAL

Precision Frequency Reference (GPS Clock)  |  GPS-Referenz Leo Bodnar (siehe oben) |  CHF 239.90
Mini Precision Frequency Reference (GPS Clock)  |
GPS-Referenz Leo Bodnar (siehe oben)  |  CHF 169.90

Konfigurierungs-Software zum Download:


Aktiv-GPS-Antenne mit 10m Anschlusskabel

Bei beiden Ausführungen des GPS-Referenzoszillators von Leo Bodnar wird eine GPS-Antenne mit 3m Anschlusskabel im Zubehör mitgeliefert. Optional ist bei uns auch eine GPS-Antenne mit 10m langem Kabel und vormontiertem SMA-Stecker, passend zu den Referenzoszis verfügbar. Im Fuss der Antenne ist ein 3/4″-Gewinde eingearbeitet – eine dazu passende, schwenk- und neigbare Halterung mit Flansch für die Montage an einer Wand o.ä. ist im Lieferumfang enthalten.

Aktiv-GPS-Antenne Leo Bodnar, 10m  |  CHF 84.90


6-fach Antennensplitter/-Combiner SMA
Der HF-Splitter/Combiner dient bietet 6 Ein- bzw. Ausgänge und einen Summenport. Er kann verwendet werden, um das HF-Signal einer Signalquelle auf mehrere Komponenten zu verteilen; beispielsweise um das Referenzsignal eines GPS-Referenzoszillators ohne Impedanztransformation und somit ohne Anpassverluste auf mehrere Geräte wie Transceiver und Signal-Converter bzw. -Transverter zu verteilen – die Anwendung kommt beispielsweise in QO-100-Setups zum Einsatz. Da es sich um ein passives Bauelement handelt, kann der Verteiler auch umgekehrt genutzt werden um Signale verschiedener Signalquellen auf einen Summenport zusammenzuführen (Combiner).

Frequenzbereich: 10MHz – 200MHz
Einfügedämpfung: ca. 1.0dB
Übersprechdämpfung zwischen den Ein- bzw. Ausgängen: 20 – 25dB
Maximale Eingangsleistung bei der Verwendung als Splitter: 1W

Detaillierte Informationen zum Produkt entnehmen Sie bitte dem Datenblatt zum ZBSC-611

ZBSC-611  |  6-fach HF-Splitter/-Combiner 10MHz – 200MHz  |  CHF 99.90

SMA-Abschlusswiderstand 50Ohm
Die SMA-Abschlusswiderstände 50Ohm werden für Kalibrierarbeiten eingesetzt oder zum Abschluss von nicht genutzten Ausgängen an HF-Verteilern wie z.B. dem ZBSC-611 (siehe oben). Die maximale Leistung beträgt 0.5W, Frequenzbereich: 0 – 5GHz.

SMA-Abschlusswiderstand 50Ohm  |  CHF 8.90


20dB-Dämpfungsglied DC – 2GHz BNC

Das Dämpfungsglied dient der Pegeldämpfung im Bereich der Messtechnik oder für das Arbeiten mit Signalen kleiner Leistung bis maximal 0.5W. Eine Einsatzmöglichkeit ist die Verwendung zur Anpassung des Pegels von Referenzsignalen z.B. vom Referenzoszillator von Leo Bodnar, wenn in einem QO-100-Setup mit IC-9700 und den Up- und Downconvertern von KUHNE unterschiedliche Pegel gewünscht sind.

BNC-ATT-20  |  20dB-Dämpfungsglied BNC  |  CHF 29.90

Kunden, die einen GPS-Referenzoszillator bei uns kaufen und ihn für die externe Stabilisierung von Komponenten im beschriebenen QO-100 Setup verwenden, erhalten von uns eine Übersicht mit Empfehlungen für die Konfiguration der Pegelanpassungen – bitte fragen Sie uns danach!


Leo Bodnar Referenz-Injection-Board ICOM IC-9700

Im Netz kursieren Berichte über die mangelnde Frequenzstabilität des IC-9700. Unsere eigenen Erfahrungen haben gezeigt, dass der bemängelte Frequenzdrift sich in der Praxis in der Betriebsart FM nicht äussert und in SSB nur bei länger dauernden QSO’s und vor allem im 23cm-Band negativ auffällt. Für FT-8-Betrieb, oder wenn der IC-9700 als QO-100-Transceiver eingesetzt wird, ist das leichte „Weglaufen“ der Transceiver-Frequenz jedoch spürbar.

ICOM hat schon früh auf diesen Missstand reagiert und die Firmware des IC-9700 so angepasst, dass der „REF ADJUST“ – Eingang verwendet werden kann, um den internen Oszillator des Transceivers mit einer externen Referenz z.B. von den GPS-Referenzoszillatoren von Leo Bodnar zu synchronisieren. Der Oszillator des TRX wird bei entsprechender Konfiguration des IC-9700 in zeitlichen Abständen von einigen Sekunden mit der externen Referenz synchronisiert, was z.B. auch im QO-100-Betrieb mit externen Up- und Downconvertern völlig ausreichend ist. Wer es noch stabiler mag, dem gibt der Einbau des Referenz-Injection-Boards von LeoBodnar die Möglichkeit die Referenzfrequenz für eine anhaltende direkte Synchronisierung direkt in den IC-9700 einzubauen. In der Step-by-Step Installationsanleitung  erfahren Sie Schritt für Schritt, wie Sie das Injection-Board in den IC-9700 einbauen und den TRX entsprechend konfigurieren. Bitte beachten Sie, dass Sie den Einbau des Boards auf Ihre eigene Verantwortung vornehmen.

Leo Bodnar ICOM IC-9700 Reference Injection Board  |  CHF 59.90


Alle Artikel auf dieser Seite sind ab Lager bei uns verfügbar – Ihre Bestellung nehmen wir gerne entgegen per Mail an info@lutz-electronics.ch .
