Mit QRO auf 2m zum Contest-Erfolg!

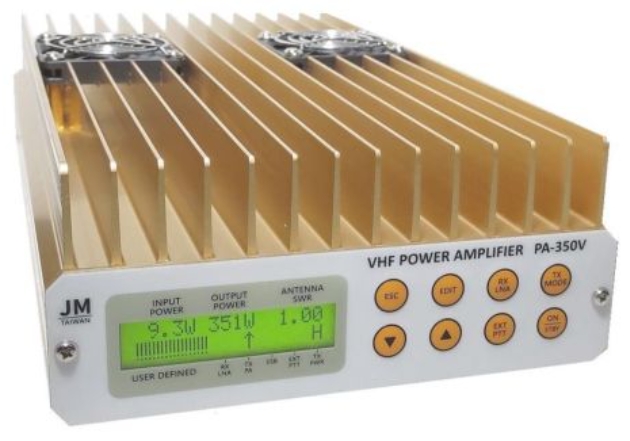

Die robuste Transistor-PA für das 2m-Band liefert maximal 350W Ausgangsleistung bei einer Ansteuerleistung von 7.5W bzw 15W (Bereich umschaltbar!). Ganz besonders an Contesten arbeiten ambitionierte Contest-Teilnehmer mit optimiertem Equipment und entsprechend mit verhältnismässig hoher Sendeleistung – selbst als Teilnehmer mit leistungsstarken Transceivern, wie z.B. dem IC-9700, der auf 2m satte 100W liefert, ist es deshalb oftmals nicht möglich DX-Stationen zu arbeiten, die an sich in guter Qualität zu empfangen sind – „Auf die Dauer hilft nur Power“, heisst deshalb die Devise auch für die DX-Jagd auf 2m – Die PA-350 liefert als robuste und trotzdem kostengünstige 2m-PA die nötigen dB mehr, damit es dann schliesslich doch klappt mit dem 2m-DX ins begehrte Locator-Feld 🙂
ELECRAFT wird für seinen High-End-Transceiver K4 ab Herbst 2026 ein optionales internes 2m/70cm-Transverter-Board bieten. Die Sendeleistung wird bei dem Transceiver auf ca. 25W begrenzt sein – die PA-350V ist die perfekte Ergänzung dazu!
Detaillierte Informationen entnimmst Du bitte dem Datenblatt zur PA-350V
PA-350V | 2m-PA, 7.5/15W IN – 350W OUT | CHF 899.90
Bestellungen bitte per Mail an info@lutz-electronics.ch .
Die PA-350V benötigt als Stromversorgung 12V bei einer Stromaufnahme von maximal von 54A.
- Passende Stromversorgungen für Stationäre Anwendungen findet ihr unter Netzgeräte.
- Für portable Anwendungen eignen sich unsere Hochleistungs-LiFePo-Akkus
Die PA wird getastet (PTT) entweder HF-gesteuert oder (empfohlen!) über ein Transceiver-spezifisches PTT-Steuer-Kabel
PA-350V – Remote Control Panel
Nicht immer kann die PA gleich neben dem Transceiver platziert werden. Um auch bei abgesetztem Betrieb alle Kenndaten der PA-350V im Blick zu haben, hat der Hersteller das optionale Remote Control Panel lanciert. Es ist quasi eine Kopie der LCD-Anzeige und sämtlicher Bedienelemente der Endstufe. Das gut lesbare, grün hinterleuchtete alphanumerische LCD-Display zeigt gleichzeitig die Werte für Eingangsleistung, Ausgangsleistung und das SWR an. Die Bedienfront des Verstärkers und das Control Panel sind parallel geschaltet, sodass beide identische Informationen anzeigen und der Bediener die Endstufe über beide Bedienfelder gleichzeitig steuern, Funktionen auswählen und überwachen kann. Die Auswahl der Funktionen über Tasten sowie spezielle, benutzerdefinierte Funktionen und Menüoptionen werden alle ferngesteuert angezeigt, einschließlich der stufenweisen Einstellung der Ausgangsleistung. Hot-Swapping wird unterstützt; unabhängig davon, ob der Verstärker ein- oder ausgeschaltet ist, kann das Fernbedienungspanel jederzeit angeschlossen oder abgezogen werden. An der Unterseite des Fernbedienungspanels befindet sich sogar eine 3,5-mm-PTT-Buchse für die Tastung der PA durch den Transceiver im SSB-und CW-Betrieb. Sowohl die Fernbedienung als auch der Verstärker verfügen über eine 4-polige Mini-DIN-Buchse; das mitgelieferte 5 m lange 4-polige Mini-DIN-Kabel verbindet den Verstärker und versorgt die Fernbedienung mit Strom. Das Power Amplifier Remote Control Panel lässt sich leicht auf dem Schreibtisch oder im Fahrzeug platzieren. Die Abmessungen des Remote-Control-Panels betragen (B x H x T) 117 x 104 x 33 mm, und es wiegt 170 g.
PA-350V – Remote Control Panel | CHF 199.90
Mit unseren Setups mischt Du auch im 2m-DX ganz vorne mit!
Bitte denk daran, dass eine leistungsstarke PA ein wichtiges Glied in der Kette eines High-Performance-Setups für 2m ist – ohne die entsprechende Antenne bringst Du die Sendeleistung allerdings nicht so effizient in die Luft, wie Du es Dir wünscht, und mit dem qualitativ hochwertigen und entsprechend dämpfungsarmen Koaxialkabel hältst Du die Verluste in der Zuleitung im Rahmen, und die satten Empfangssignale, die vom rauscharmen Empfangs-Vorverstärker beim Transceiver ankommen, lassen Dich schliesslich auch sehr leise Stationen aus dem Äther fischen 🙂
ACHTUNG beim Einsatz von Empfangs-Vorverstärkern!
Unter dem Link oben gelangt ihr zu den Empfangsvorverstärkern, die in einem DX-tauglichen 2m-Setup genauso wichtig sind wie die Sende-Endstufe. Bitte beachtet, dass solche Empfangs-Vorverstärker nur bis zu einer Sendeleistung von maximal 100W Sendesignal-gesteuert arbeiten! Beim Einsatz von höheren Sendeleistungen wird eine Ablaufsteuerung benötigt, die den Empfangsvorverstärker vor Schäden durch eine zu hohe Sendeleistung schützt
Die Fernspeiseweiche DCW 2004 B ermöglicht es Mastvorverstärker (6m – 13cm) direkt über Koax zu speisen. Die Weiche beinhaltet zusätzlich eine Ablaufsteuerung, die dafür sorgt, dass beim Einsatz von Sender-Endstufen mit höheren Sendeleistungen das Ein- und Ausschalten der verschiedenen Komponenten der Funkanlage im richtigen zeitlichen Ablauf geschieht. Details dazu findest Du im Datenblatt DCW 2004 B
Fernspeiseweiche DCW 2004 B | CHF 309.90
Gerne offerieren wir Dir alles, was Du zum Aufbau einer leistungsstarken 2m-DX-Lösung benötigst – eine kurze Mail an info@lutz-electronics.ch genügt!
