Antennen – Eigenbau, Baluns…

my_antenna_farmDer Markt bietet sehr komplexe und leistungsfähige Antennen für verschiedene Anwendungen. Ganz besonders für den Betrieb auf den „tieferen Bändern“ (160m, 80m, 40m) sind oftmals simple „Eigenbau-Lösungen“ deutlich effizienter als stark verkürzte und relativ aufwändig konzipierte kommerzielle Mehrband-Antennen.



Dipole, Loops oder endgespeiste Drahtantennen können sehr einfach selber gebaut werden. Dafür erforderliche Teile wie Baluns in unterschiedlichen Ausführungen, Antennenlitzen, Isolatoren, Sperrkreise usw. sind bei uns ab Lager verfügbar – tauchen Sie damit mit kleinem finanziellen Aufwand ein in die Welt des „Antennen-Eigenbaus“:

Baluns

Robuste Balune von HARI DK9FN

  • Ringkern-Breitband-Balun in klassischer Bauweise, wetterfest gebaut. Frequenzbereich 1 bis 50 MHz
  • Zugentlastung 5 mm für Drahtmontage (beim 120 W Mini-Balun ist die Zugentlastung getrennt abgesetzt und liegt dem Balun bei)
  • PL-Buchse am „Boden“ eingearbeitet
  • Regenwasserabweiser verhindert das Eindringen von Wasser in den Koaxstecker von oben
  • Elektrische Anschlüsse bestehen aus M4-Edelstahlschrauben.
  • Die Ringkabelschuhe für 2-3 mm Drahtdurchmesser werden mitgeliefert.

Die folgend angegebene Belastbarkeit bezieht sich auf die Betriebsart SSB/CW. Die maximale Leistung für Betrieb in Digimodes wie FT-8, etc beträgt ein Fünftel der angegebenen SSB/CW-Belastbarkeit.

hari_balune_uebersicht1kW – Ausführungen:
Balun 1:1 1kW |
f. G5RV 50mm (D), 80mm (H), 290g  |  CHF 69.90
Balun 1:1 1kW |
63mm (D), 80mm (H), 250g  |  CHF 69.90
Balun 1:2
1kW | 80x30mm (D-oval), 105mm (H)  |  CHF 79.90
Balun 1:4 1kW
| 80x30mm (D-oval), 105mm (H)  |  CHF 79.90
Balun 1:6 1kW
| 80x30mm (D-oval), 105mm (H)  |  CHF 79.90

120W-Ausführungen:
QRP-Balun 1:1 |
120W, 40mm (D), 55mm (H), 130g  |  CHF 59.90
QRP-Balun 1:2 |
120W, 40mm (D), 55mm (H), 130g |  CHF 59.90
QRP-Balun 1:4 |
120W, 40mm (D), 55mm (H), 130g  |  CHF 59.90
QRP-Balun 1:6 |
120W, 40mm (D), 55mm (H), 130g  |  CHF 59.90

200W-Balun 1:1  | 50mm (D), 80mm (H), 170g  (Aufbau wie auf Bild oben rechts)  |  CHF 62.90

Zur Speisung und Anpassung von Endgespeisten Drahtantennen:
UNUN, 1:10 |
200W, 63mm (D), 80mm (H), 290g  |  CHF 69.90


DX Engineering 4:1 QRO-Balun (5kW)

Antennenkomponenten des Amerikanischen Herstellers DX Engineering geniessen einen ausgezeichneten Ruf unter DXern. Der 4:1 – Balun DXE-MC20-C4-1 eignet sich zur Impedanzanpassung beispielsweise von Horizontalen „Schleifenantennen“ (Loops), die mit hohen Leistungen betrieben werden. Der Balun ist ausgelegt für Sendeleistungen bis 5kW (SSB). Zur Befestigung der Dipolschenkel stehen zwei robuste Gewindestangen mit Flügelmutter zur Verfügung – der Anschluss für das Koaxkabel ist als PL-Buchse ausgeführt.

DX Engineering DXE-MC20-C4-1  |  CHF 179.90

Detaillierte Informationen finden Sie im Manual zum Balun.


DX Engineering 1:1 QRO-Balun (2kW/5kW)

Auch der BAL050-H05-A zeichnet sich wie die „4:1-Variante“ durch seine robuste Bauweise aus. Die „1:1-Variante“ eignet sich zum Aufbau von resonanten Dipolen (Halbwellendipol) im QRO-Betrieb. Der Balun ist für 2kW Dauerleistung und 5kW Spitzenleistung ausgelegt.

DX Engineering BAL050-H05-A  |  CHF 179.90

Detaillierte Informationen finden Sie im Manual Baluns von DX Engineering.


Montageplatte für Balune DXE-VFCC-BRKT

Die Montageplatte ist vorgebohrt für die direkte Montage des QRO-Baluns BAL050-H05-A, der Mantelwellensperre FCC050-H05-B und für Baluns, UNUN’s, usw. mit denselben Gehäuseabmessungen. Ein Metallwinkel, sowie alle Montageschrauben, Muttern und Unterlagsscheiben für die Balunmontage auf der Platte werden mitgeliefert. Eine passende Bride DXE-SSVC-2P für die Montage der Halteplatte an ein Mastrohr mit einem Durchmesser von 25mm – 50mm ist optional verfügbar.

Montageplatte DXE-VFCC-BRKT  |  CHF 39.90

Montagebride DXE-SSVC-2P  |  CHF 17.90








DX Engineering UWA-KIT

Das „Universal Wire Antenna Hardware Kit“ enthält ein umfangreiches Sortiment an Montagematerial zum Bau von Dipolantennen in verschiedenen Aufbauformen. Es können mit dem universellen Center-Isolator beispielsweise einfache Drahtdipole mit direkter Speisung über Hühnerleiter oder Koax aufgebaut werden. Im Center-Isolatorteil sind verschiedene Bohrungen vorgefertigt, die u.a. auch die direkte Montage der hochwertigen Baluns und Mantelwellensperren von DX-Engineering erlauben.

Detaillierte Informationen inkl. Montagebeispiele finden Sie im Manual zum DX-Engineering UWA-KIT

DX Engineering UWA-KIT  |  CHF 39.90


DX Engineering BALUN MOUNT KIT

Das Balun Mount Kit dient der einfachen Montage beispielsweise der DX Engineering Mantelwellensperre direkt an den Boom einer Beam, die an sich direkt mit Koax gespeist wird. Das Kit eignet sich auch für die Montage der 1:1- und 4:1-QRO-Baluns oder Der QRO-Mantelwellensperre von DX Engineering direkt an ein Mastrohr. Die mitgelieferten Briden erlauben einen max. Mastdurchmesser von 56mm.

Detaillierte Informationen inkl. Montagebeispiele finden Sie im Manual zum BALUN MOUNT KIT

DX Engineering BALUN MOUNT KIT  |  CHF 39.90


6:1 QRO-Balun von PALOMAR (3kW)

Die meisten Baluns, die mit „1kW SSB“ deklariert sind, kommen beim Betrieb in FT-8 oder anderen Digimodes an ihre Grenzen (siehe Infos nachfolgend beim 5kW-UNUN); die Ringkerne erhitzen sich sehr rasch sehr stark, und das SWR „läuft davon“. Mit dem 6:1 QRO-Balun von PALOMAR macht ihr eure Windom-Antenne auch für FT-8-Betrieb unter Volllast fit 🙂 . Wir führen die Version gemäss Foto an Lager: Anschlüsse für die beiden Dipolschenkel mit Kabelschuhen und zur Zugsentlastung Ringbolzen. Auch oben ist ein Ringbolzen angebracht, an dem der Balun aufgehängt werden kann (ohne Kontakt). Das Bild zeigt die 1.5kW-Version – wir führen aber ausschliesslich die 3kW-Version an Lager.

PALOMAR CB-6-3000  |  6:1 QRO-Balun  (3kW)  |  CHF 219.90


2:1 QRO-Balun von PALOMAR (5kW)

Die meisten Baluns, die mit „1kW SSB“ deklariert sind, kommen beim Betrieb in FT-8 oder anderen Digimodes an ihre Grenzen (siehe Infos nachfolgend beim 5kW-UNUN); die Ringkerne erhitzen sich sehr rasch sehr stark, und das SWR „läuft davon“. Mit dem 2:1 QRO-Balun von PALOMAR macht ihr z.B. eure Delta-Loop auch für FT-8-Betrieb unter Volllast fit 🙂 . Wir führen die Version gemäss Foto an Lager: Anschlüsse für die beiden Dipolschenkel mit Kabelschuhen und zur Zugsentlastung Ringbolzen. Auch oben ist ein Ringbolzen angebracht, an dem der Balun aufgehängt werden kann (ohne Kontakt).

PALOMAR CB-2-5000  |  2:1 QRO-Balun  (5kW)  |  CHF 199.90


Halteplatte Balundesign

Die Halteplatte passt zu den Baluns und UNUNs von Balundesign. Löcher für die Befestigung der Balungehäuse sind vorgebohrt. Abmessungen Halteplatte: 203 x 153mm. (Balun im Preis der Halteplatte nicht inbegriffen

Balun Design Dipole Plate  |  CHF 19.90




Balun Design Leergehäuse

Wir bieten das Original-Leergehäuse von Balundesign auch als Einzelartikel an. Es eignet sich optimal für Eigenbauprojekte. Das Gehäuse hat Abmessungen von B x H x T: 100 x 100 x 63mm und ist links und rechts zur Anbringung von Schrauben o.ä. und unten zur Montage einer PL-Buchse vorgebohrt.

Balun Design Leergehäuse  |  CHF 29.90




QRO 9:1 UNUN PALOMAR CU-9-5000 5kW

Der UNUN im robusten, wasserdichten Gehäuse hat ein Übersetzungsverhältnis von 9:1 und eignet sich als Anpassglied für nicht-resonante, Endgespeiste Mehrband-Drahtantennen (keine Halbwellenstrahler!). Maximale Belastbarkeit: 5kW SSB und 1kW Digimodes.

Detaillierte Installationshinweise findet ihr im Manual zum CU-9-5000 von PALOMAR

QRO 9:1 UNUN PALOMAR CU-9-5000 5kW  |  CHF 219.90




5kW – QRO-UNUN 9:1 von Balundesign

Mit Digimodes wie FT-8 ist es möglich Stationen zu arbeiten, deren Signale mit blossem Hören nicht einmal wahrgenommen werden. Für „Antennengeschädigte“ eröffnen sich so ganz neue Welten und mit bloss einem endgespeisten Draht können plötzlich DX gearbeitet werden, die in SSB unmöglich wären. Aber Achtung: Hier sind – selbst beim Arbeiten mit moderaten Leistungen um 100W – robuste UNUN’s gefragt, die auch in FT-8 über eine lange Zeitdauer stabil funktionieren. Unser UNUN von Balun-Design schafft mit der Spezifizierung „5kW SSB“ sogar 1kW in FT-8 🙂 . Wir führen bei uns die Version des 9135 mit Kabelschuh und Ringbolzen zur Zugsentlastung für den Antennendraht und einem Kabelschuh unter einer Mutter für das Gegengewicht an Lager. Zur Befestigung des Baluns steht die Halteplatte (siehe nachfolgend) zur Verfügung.

Balundesign 9135ew  |  5kW – QRO-UNUN 9:1 von Balundesign  |  CHF 139.90

Bauen Sie sich mit dem QRO-UNUN von Balundesign eine Endgespeiste Drahtantenne, die schon in relativ kurzer Ausführung auch für den Betrieb auf 80m zu nutzen ist – passende Drahtlängen finden Sie in den Empfehlungen des Herstellers.

Aufgrund von Lieferengpässen beim Hersteller hat dieser den Export seiner Produkte ausserhalb der USA eingestellt. Wir freuen uns durch unsere Zusammenarbeit mit PALOMAR als deren offizieller Distributor als „Nachfolgeprodukt“ des Balundesign 9135ew ab sofort den CU-9-5000 von PALOMAR anbieten zu können (siehe oben)


Balun-Halteplatte DXE-BMB-4P

Die Montageplatte ist aus Kunststoff gefertigt und zur Montage aller Baluns und UNUNs von Balundesign und derjenigen von DX Engineering mit denselben Gehäuseabmessungen geeignet. Im Lieferumfang sind auch Schrauben mit Muttern und Unterlagsscheiben für die Montage des Baluns enthalten. Detaillierte Informationen finden Sie im Manual zum DXE-BMB-4P.

Balun-Halteplatte DXE-BMB-4P  |  CHF 23.90



Rohrbriden mit integrierter Schraube

Die Halteplatte kann mit speziellen verstellbaren Rohrbriden mit integrierter Schraube an Mastrohren befestigt werden. Passende Muttern und Unterlagsscheiben sind im Lieferumfang inbegriffen.

Folgende Ausführungen der Briden sind bei uns verfügbar:

DXE-ECLS-150  |  Spezialbride mit Schraube für Rohre mit Durchmesser 26 – 38mm  |  CHF 16.90
DXE-ECLS-200  |  Spezialbride mit Schraube für Rohre mit Durchmesser 34 – 50mm  |  CHF 16.90
DXE-ECLS-275  |  Spezialbride mit Schraube für Rohre mit Durchmesser 47 – 69mm  |  CHF 16.90
DXE-ECLS-300  |  Spezialbride mit Schraube für Rohre mit Durchmesser 53 – 76mm  |  CHF 16.90


kelemen_balunQRO-UNUN von Kelemen

Die Balune von Kelemen haben ein wetterfestes, verschraubtes, durchsichtiges Polycarbonat-Gehäuse. Sie sind nicht vergossen. Das ist zwar sehr aufwendig in der Fertigung, aber sehr vorteilhaft für den Benutzer: wenn es einmal ein ‚Unglück‘ gegeben hat, kann der Balun selbst repariert werden. Außerdem wiegt der Balun höchstens halb soviel wie ein vergossener Balun! Kondenswasserbildung läßt sich nie vermeiden; unten haben die Kelemen-Baluns deshalb eine Entwässerungsbohrung, so daß Kondenswasser auch wieder verdampfen kann. Kelemen Baluns haben ausserdem eine Aufhängeöse.

Kelemen UNUN, 1:9, 2kW  |  CHF 109.90


1:9-UNUN 400W MOONRAKER

Endgespeiste Antennen im KW-Betrieb sind sehr beliebt. Viele Modelle sind auf maximale Sendeleistungen von 100 – 200W begrenzt. Der UNUN von MOONRAKER mit dem Übersetzungsverhältnis lässt eine maximale Sendeleistung von 400W zu. Der Transformer ist in einem wetterfesten Kunststoffgehäuse untergebracht. Strahlerdraht und – falls erforderlich – ein Drahtgegengewicht wird ganz einfach mit einem Kabelschuh (im Lieferumfang enthalten) unter die beiden Gewindestängelchen geklemmt. Für den Anschluss des Koaxkabels dient eine PL-Buchse.

1:9-UNUN 400W MOONRAKER  |  CHF 59.90

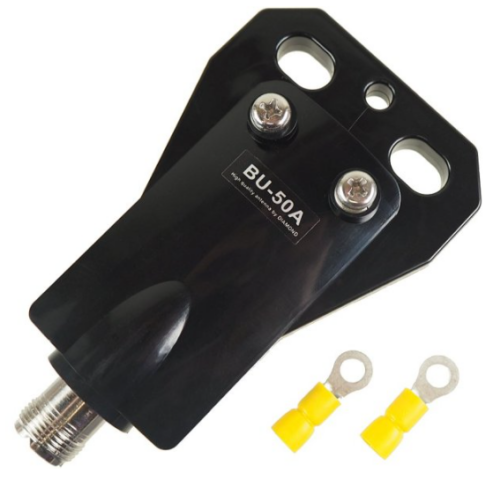

diamond_bu-50DIAMOND BU-50

Kompakte und dicht gekapselte Variante eines 1:1 – Baluns von DIAMOND

Maximal zulässige Sendeleistung: 1.2kW
1.7 – 40MHz

DIAMOND BU-50  |  CHF 59.90






MTFT Magnetic-Balun

magnetic_balunDer MTFT ist ein Widerstandstransformator mit Übersetzungsverhältnis 1:9. Er ist optimal geeignet um das relativ hohe SWR eines Drahtes, der im Verhältnis zur Wellenlänge, auf der gearbeitet werden soll, sehr kurz ist, soweit herunter zu setzen, dass dieser auch mit einfachen Tunern angepaßt werden kann. Mit einigen Metern Draht ist man so im Handumdrehen auf 0,1…50 MHz QRV!

MTFT Magnetic-Balun 1:9  |  CHF 79.90




tipp_mit_text
1:1 – Baluns eignen sich beispielsweise zum Aufbau von Halbwellen-Monobanddipolen, mit 1:6 – Baluns lassen sich „Kompromissdipole“ für mehrere Bänder realisieren und die 1:10-Variante transformiert die hohe Eingangsimpedanz bei endgespeisten Drahtantennen auf eine „TRX-verträgliche“ kleinere Impedanz.




Sperrkreise

hari_sperrkreis

Die Sperrkreise von HARI sind besonders leicht und sind wetterfest mit Kunststoff in ein kleines Rohr mit Zugentlastung eingegossen. Die Dimension variiert entsprechend der Resonanzfrequenz zwischen 40x45mm und 60x80mm. Die Schwingkreise eignen sich für den Eigenbau von Multiband-Antennen. Der Antennendraht wird über mitgelieferte Kabelösen an den Edelstahlschrauben angeschlossen.
Folgenden Resonanzfrequenzen sind verfügbar: 3,6 MHz / 7,05 MHz / 10,1 MHz / 14,1 MHz / 18,1 MHz / 21,1 MHz / 24,9 MHz und 28,5 MHz.

HARI Sperrkreise im wetterfesten Kunststoffgehäuse  |  CHF 36.90


Antennenlitzen und Befestigungsmaterial



Antennenlitze_kupfer_rolleKupferlitze 1.5qmm
Die günstigste Lösung und bei allen Anwendungen, unter der sich die Drahtantenne nicht einem grossen mechanischen Zug ausgesetzt ist, sehr gut als „Strahler“ geeignet.
Die Litze ist bei uns in verschiedenen Farbausführungen auf 25m-Rollen ab Lager verfügbar.

Kupferlitze, 25m-Rolle  |  CHF 9.90





DXwire FL Flexible Light

DX-WIRE FL ist eine hartgezogene Kupferlitze 32 x 0.20mm (Querschnitt: 1.00qmm) mit einem Polyethylen (PE) Mantel. Gesamt-Durchmesser 2.1mm, Gewicht: 11.0g/m. Bruchlast: ca. 40kg.

Die Litze ist recht flexibel und optimal für den Portabelbetrieb.

DXwire FL  |  CHF 0.90/m





DXwire FS2 Flexibel Stationär

DXwire FS2 ist eine hartgezogene, verzinnte Kupferlitze 36 x 0.254mm (Querschnitt: 1.82qmm) mit einem vernetzten Polyethylen (VPE) Mantel. Gesamt-Durchmesser 3.1mm, Gewicht: 21.5g/m. Bruchlast: ca. 75kg. Die Litze ist  flexibel und eignet sich vor allem für den stationären Betrieb. Durch die Verzinnung ist die Antennenlitze besonders langlebig.

DXwire FS2  |  CHF 1.30/m





DXwire UL Ultra Light

DX-WIRE UL ist eine sehr leichte Antennenlitze aus einer hochfesten Kunstfaser und einer verzinnten Kupferlitze 6 x 0.25mm (Querschnitt: Aramid + 0.3qmm Kupfer). Die Isolation besteht aus wetterfestem Polyethylen(PE). Gesamt-Durchmesser 1.5mm, Gewicht: 4.0g/m. Bruchlast: ca. 60kg.

Die Litze ist optimal für den Portabelbetrieb geeignet.

DXwire UL  |  CHF 1.00/m




antennenlitze_stahl_zubehörStahllitze + Montagezubehör
Die hochflexible Stahllitze mit farbloser Kunststoff-Ummantelung, 1,5mm² Querschnitt und Aussendurchmesser von 3mm ist da die richtige Lösung wo beispielsweise eine Drahtantenne mit grosser Länge unter grossem Zug gespannt werden muss. Die Litze verformt sich auch bei grosser mechanischer Belastung nicht, und die optimal errechnete Strahlerlänge bleibt erhalten.
Zur Stahllitze liefern wir Ihnen auch passende Isolatoren und Klemmen für deren Befestigung

Die Stahllitze ist bei uns als Meterware lieferbar.

Stahllitze, 1.5qmm  |  CHF 1.00/m
Isolator „Hundeknochen“  |  CHF 4.90/Stk
Simplexklemme  |  CHF 2.90/Stk


Spreizer für Hühnerleiter

Zum Bau einer ‚Hühnerleiter‘ (Paralleldrahtleitung). Spreizmaß ca. 85mm, für Litzenquerschnitt 1.5mm2. Packung mit 50 Stk.

Spreizer für Hühnerleiter  |  CHF 19.90


Mittelisolator
Der Mittelisolator ermöglicht ohne viel Aufwand den Aufbau eines Dipols. Werden die Drahtlängen so gewählt, dass der Dipol resonant ist, d.h. wenn es sich um einen Halbwellendipol handelt, kann auf eine Impedanzanpassung durch einen Balun verzichtet werden. Das 50Ohm – Koaxkabel kann direkt an der Einbaubuchse angelötet werden. Selbst die Anbringung mehrerer „Dipoläste“ ist möglich und ermöglicht gar die Realisierung eines resonanten Multiband-Dipols.
Mittelisolator  |  CHF 9.90
PL-Einbaubuchse 4-Loch  |  CHF 5.90




HyGain C-1C Mittelisolator
Der Mittelisolator von HyGain eignet sich als einfache „Einspeisevariante“ für resonante Mono- oder Multibanddipole (mehrere resonante „Dipoläste“ am gleichen Einspeisepunkt). Das C-1C ist mechanisch robust aufgebaut und für Leistungen von maximal 1kW ausgelegt. Gewicht: 120g, BxHxT: 135x55x30mm. ACHTUNG: Es handelt sich bei dem C-1C nicht um einen Balun! Beim Betrieb an der Heimstation empfiehlt sich zusätzlich der Einsatz einer Mantelwellensperre (siehe unter Entstörung).

HyGain C-1C Mittelisolator  |  CHF 89.90


Abspannmaterial



gap_guy-kit_200Abspann-Kit’s für Verticals und Masten

Der Kit besteht aus einer Abspannschelle (Spannbereich 30-50mm) und 30 bzw. 60m Abspannseil aus schwarzem, UV-beständigen DACRON (Polyester), Dicke nur 3mm, Bruchlast 120 Kg.

GAP Abspannkit 60m  |  CHF 79.90
GAP Abspannkit 30m  |  CHF 59.90










MASTRANT M – Abspannseil 3mm – Meterware

Das Abspannseil ist UV-beständig, überzeugt mit hoher Festigkeit bei einer geringen Dehnung und einer ausgezeichneten Wetterbeständigkeit. Die Mastrant-Seile sind aus Polyester- und Dyneema-Fasern angefertigt, die auch speziell für hohe Dauerbelastungen ausgelegt sind.

Wir führen die Ausführung mit 3mm Durchmesser als Meterware an Lager.

MASTRANT-M  |  Abspannseil , Meterware  |  CHF 1.90/m






KEVLAR-Abspannseil 50m-„Trümmeli“ schwarz
Das Abspannseil hat lediglich 2mm Durchmesser. Durch seine Ausführung in robustem KEVLAR erreicht es trotzdem eine Bruchlast von 181kg und dehnt sich auch bei starker Sonneneinstrahlung nicht aus. Das KEVLAR-Seil eignet sich u.a. optimal zur unauffälligen Abspannung auch von längeren Verticals wie der AV-620/640/680 von HyGain. Wir liefern das Seil auf „50m-Trümmeli“.

KEV-50  |  KEVLAR-Abspannseil – 50m-Trümmeli  |  CHF 49.90






Simplexklemmen für flexibles Abspannen
Alle Abspannseile bei einer Abspannung so zu spannen, dass die Antenne oder der Mast schlussendlich auch vertikal steht, kann ganz schön zur Geduldprobe werden. Die Simplexklemmen leisten hier einen unglaublich wertvollen Beitrag: Das Abspannseil wird am Ende ganz einfach durch die Simplexklemme geschleift und kann so in seiner Länge ganz einfach verlängert oder verkürzt werden. Schlussendlich noch die Mutter festziehen, und fixiert ist die Abspannung.

Simplexklemme  |  CHF 2.90/Stk


Seilkauschen
Die Seilkauschen dienen dem Schutz von Abspannseilen. damit sie nicht an scharfen Kanten beschädigt werden. Wir führen zwei Varianten; einmal für Seile bis 6mm und einmal für Seile bis 4mm Durchmesser. Ausführung: Rostfreier Edelstahl. Die Simplexklemme auf dem Bild ist im Lieferumfang nicht enthalten und muss separat bestellt werden – siehe oben!

Seilkausche 6mm Edelstahl A4  |  CHF 1.90/Stk
Seilkausche 3mm Edelstahl A4  |  CHF 1.90/Stk




schaekel_am-schraubheringDer 30cm lange Schraubhering aus Aluminium lässt sich mit starkem Werkzeug in seiner ganzen Länge in harten und weichen Erdboden einschrauben und eignet sich zum Abspannen von Portabelmasten.

Schraubhering, Alu gehärtet, 300mm mit Querloch
CHF 29.90

Schäkel aus Edelstahl, passend zum Schraubhering
CHF 6.90




umlenkrolle2xedelstahlriegel

Bei der Installation von Drahtantennen ist es hilfreich, die Antennen so aufzuhängen, dass sie im Servicefall ganz einfach „heruntergelassen“ werden können, ohne dass dafür eine Leiter bestiegen werden muss. Gute Dienste leistet hier unsere Umlenkrolle mit Mastmontagevorrichtung. Für eine stabilere Mastmontage wird zur Umlenkrolle ein Set an 2 Gegenschellen mitgeliefert. Der maximal zulässige Mastdurchmesser beträgt 55mm. Für Anwendungen, wo die Umlenkrolle an einer Wand befestigt wird, liefern wir sie auch ohne Gegenschellen (die Briden sind bei beiden Varianten enthalten) – bitte bei der Bestellung angeben!

Umlenkrolle komplett  mit 2x Gegenschelle  |  CHF 49.90
Umlenkrolle ohne Gegenschellen  |  CHF 39.90


gap_guy-kit_200Abspann-Kit’s für Verticals und Masten

Der Kit besteht aus einer Abspannschelle (Spannbereich 30-50mm) und 30 bzw. 60m Abspannseil aus schwarzem, UV-beständigen DACRON (Polyester), Dicke nur 3mm, Bruchlast 120 Kg.

GAP Abspannkit 60m  |  CHF 79.90
GAB Abspannkit 30m  |  CHF 59.90










abspannschelleAbspannschelle

Dreiteilige Schelle, kann auch nachträglich am Mast montiert werden.
Bietet Abspannhaken in drei Richtungen.

Die Schelle ist u.a. für das Abspannen von Vertikalantennen mit grosser Windlast, wie z.B. der AV-620, AV-640 und AV-680 von HyGain geeignet. Durchmesser des abzuspannenden Antennen- bzw. Mastrohres: 25 – 40mm.

Abspannschelle 25 – 40mm  |  CHF 6.90




Mast-Abspannschelle 31 – 51mm

Robuste, 3-teilige Mastschelle für die sichere Abspannung von Alumasten mit Mastdurchmessern von 31 bis 51mm. Die Schelle ist 3-teilig und kann in drei Richtungen abgespannt werden. Zur Abspannung eignen sich unsere Nylon- und KEVLAR-Abspannseile (siehe weiter oben)

Mast-Abspannschelle 31 – 51mm  |  CHF 13.90




Mast-Abspannschelle 45 – 75mm

Robuste, 4-teilige Mastschelle für die sichere Abspannung von Alumasten mit Mastdurchmessern von 45 – 75mm. Die Schelle ist 4-teilig und kann in 4 Richtungen abgespannt werden. Zur Abspannung eignen sich unsere Nylon- und KEVLAR-Abspannseile (siehe weiter oben).

Mast-Abspannschelle 45 – 75mm  |  CHF 13.90




Antennen-Halteplatte PL/PL to Mast

Der robuste Aluminium-Winkel mit einer Stärke von 10mm beinhaltet zwei massive Briden für die direkte Montage an einem Mastrohr mit einem Durchmesser von bis zu 55mm. In der waagrechten Aluminiumplatte ist eine PL-Durchführung PL Kupplung-Kupplung integriert. Mobilantennen wie die ATAS-120 von YAESU oder verkürzte Monobänder HF80FX von DIAMOND lassen sich mit der Halteplatte auch an einem Mastrohr montieren. Für den Anschluss eines Gegengewichtes wird ein Kabelschuh, der mit einer Schraube an der Platte angeschraubt ist, mitgeliefert.

Antennen-Halteplatte PL/PL to Mast  |  CHF 39.90


Antennen-Halteplatte 3/8″/PL to Mast

Der robuste Aluminium-Winkel mit einer Stärke von 10mm beinhaltet zwei massive Briden für die direkte Montage an einem Mastrohr mit einem Durchmesser von bis zu 55mm. In der waagrechten Aluminiumplatte ist eine Durchführung 3/8″-Mutter -PL-Kupplung integriert. Portabelantennen wie die MP-1 von SUPER ANTENNAS oder verschiedene Buddipole-Antennenteile lassen sich mit der Halteplatte auch an einem Mastrohr montieren. Für den Anschluss eines Gegengewichtes wird ein Kabelschuh, der mit einer Schraube an der Platte angeschraubt ist, mitgeliefert.

Antennen-Halteplatte 3/8″/PL to Mast  |  CHF 39.90


Bei unseren „Einsätzen“ für Antenneninstallationen bei unseren geschätzten Kunden finden sich laufend neue Produkte, deren Einsatz sich als sinnvoll erweist. Unser Angebot wird so auch im Bereich von Antennen-Eigenbau-Komponenten laufend erweitert. Es ist deshalb durchaus möglich, dass Komponenten bei uns ab Lager verfügbar sind, auch wenn wir sie auf unserer Website noch nicht aufgeschaltet haben – also im Zweifelsfalle bitte einfach kurz anfragen: info@lutz-electronics.ch oder 061 763 07 55 .
